1.工程概述

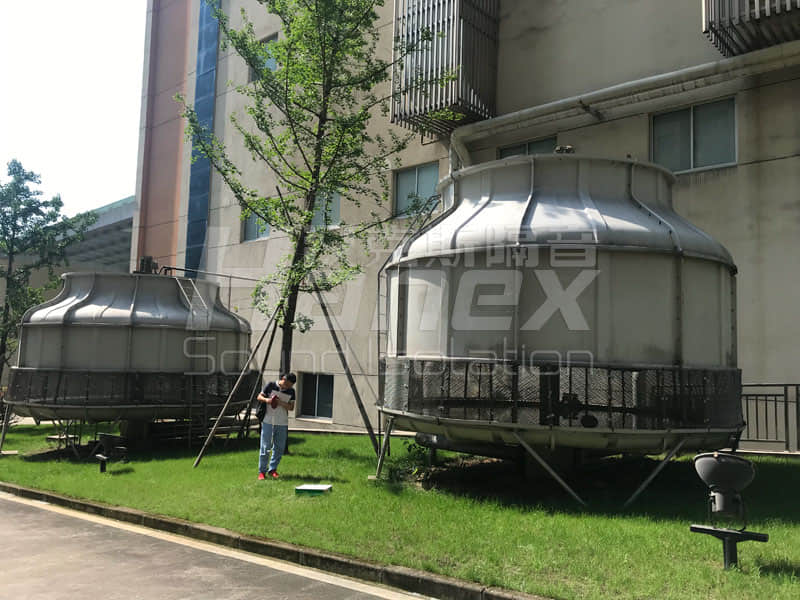

浙江維康藥業股份有限公司是一家集醫藥研發、生產、銷售于一體的國家高新技術企業，前身為浙江維康藥業有限公司。現該企業廠區內分散布置有大小不一的六臺冷卻塔設備，針對冷卻塔運行產生的噪聲，企業領導非常重視。經漢克斯技術人員現場勘查，冷卻塔旁邊噪聲值81分貝，排風口85.2分貝，路對面居民窗戶外噪聲值在70分貝。
目前設備晝夜運行時產生的噪聲對企業廠界外小區住戶的生活休息帶來的很多不利的影響，為響應環評建設要求，解決住戶噪聲干擾問題，并為場區內員工提供舒適的工作和生活環境，需要對部分工藝設備和生產設施進行噪聲控制。
2.噪聲源特性分析
冷卻塔噪聲主要有風機噪聲、淋水噪聲、機械噪聲以及電機電磁噪聲等疊加而成，其中風機噪聲和淋水噪聲是主要噪聲源。
1)風機噪聲：風機一般為軸流風機，風量大而壓頭低，其噪聲主要是以中低頻噪聲為主的空氣動力性噪聲。空氣動力性噪聲由旋轉噪聲和渦流噪聲組成，是旋轉噪聲和渦流噪聲相互混雜的結果。旋轉噪聲是由于風機葉片旋轉時，葉片打擊周圍的氣體介質、引起周圍氣體的壓力脈動而形成的。渦流噪聲又稱紊流噪聲，風機轉動時，使空氣產生紊流，在葉片的背側形成渦流，產生氣流呼嘯聲。
2)淋水噪聲：淋水噪聲是水從冷卻塔填料底部下落到集水池表面撞擊而產生的噪聲，在冷卻塔總噪聲級中僅次于風機噪聲，是以中高頻噪聲占主導成份的寬頻噪聲。淋水噪聲與淋水高度、水量、水滴細化程度、填料材料和形式等有關。
3)機械噪聲：冷卻塔機械噪聲主要是電機及其減速傳動系統產生的噪聲。電機機械噪聲主要是由轉子不平衡引起的低頻聲、軸承摩擦和裝配誤差引起的高頻噪聲、結構共振產生的噪聲組成。電機皮帶減速傳動多采用三角皮帶，其發生的噪聲不大;當采用齒輪減速傳動時，齒輪嚙合發生的撞擊與摩擦會產生振動和噪聲。
4)電磁噪聲：電磁噪聲是由于電機空隙中磁場脈動、定子與轉子之間交變電磁引力、磁致伸縮引起電機結構振動而產生的噪聲。電磁噪聲的大小與電動機的功率及極數有關。
5)風機、電機及減速系統振動產生的固體傳聲也不可忽視。
3.治理目標
依據環境噪聲排放標準、業主要求及現場聲環境現狀，制定了如下治理目標：
在排除其他噪聲源(除六臺冷卻塔)的干擾條件下，安裝完降噪措施后，廠界噪聲滿足《工業企業廠界環境噪聲排放標準》(GB12348-2008)中的3類標準，即晝間不超過65dB(A)，夜間不超過55dB(A)。
4本工程名稱為冷卻塔降噪工程;
4.1噪聲值控制具體措施
1)冷卻塔排風口安裝消聲彎頭，內置部分消聲插片，設計消聲量15dB(A)以上;利用彎頭的導向性，將排風口噪音定向排放，南廠界兩臺大型冷卻塔統一向西,東南廠界四臺小型冷卻塔統一向北，避免噪聲直接影響南廠界外敏感點居民樓。
2)消聲器分兩段消音，彎頭內部設置150mm消聲片，間距800mm布置;排風出口設置二段消聲，采用150mm消音片間距500mm布置。消音器外壁采用100m吸隔音外板，背板厚度不下于1.2mm冷軋鋼板，內襯阻尼膠。同時利于冷卻塔電機維修，每臺冷卻塔電機對應側邊位置開設檢修門，尺寸600*1800mm，并轉移爬梯位置對應檢修門，利于電機保養及更換。如下圖4.3,4.4所示：
3)冷卻塔進風口噪音主要為淋水噪音及部分排風口風機往下的外泄噪音，相對較小，為控制其噪聲排放不影響周邊居民樓聲環境，自冷卻塔邊沿設置L型吸隔聲擋板，吸隔聲擋板厚度為100mm，內側面穿孔吸聲，吸隔聲擋板的本體隔聲量Rw≥20dB。如圖4.5所示：
4)為有效控制冷卻塔淋水噪聲對居民樓的影響，同時避免設備運行對敏感點居民日常生活的心理影響效應。設計南側兩臺大型冷卻塔分別安裝U型(7+7.4+7m)21.4m、高度為4 m吸隔聲屏障圍墻，隔聲屏障均配置單開檢修門800*2000mm，東側三臺冷卻塔安裝U型(7+6.8+15m)28.5m、高度為4 m吸隔聲屏障圍墻，屏障安裝雙開檢修門1500*2000mm。剩余單臺冷卻塔安裝L型(5+6m)11m、高度為4m吸隔聲屏障圍墻。
屏障底部均安裝進風消聲百葉，距離冷卻塔進風口平均距離≥800mm，保證設備進風散熱。如圖4.6、4.7、4.8所示：
5)冷卻塔整體外觀顏色為RAL7035淺灰色
