脫硫車間噪音治理項目-山東齊勝工貿
一、 項目概述
山東齊勝工貿股份有限公司位于山東省淄博市臨淄區煉廠中路18號。注冊資本2125.5萬元，現有總資產3億多元，員工近500人。其中，具有中、專業技術職稱的23人。公司現有主要生產裝置6套，生產變壓器油、有機熱載體(導熱油)、鋁箔油、D系列調和劑、工業白油、叔丁醇、液化氣、工業氨水、液氨、煉油化工助劑、CaCO3脫硫劑、化學水等多種產品。

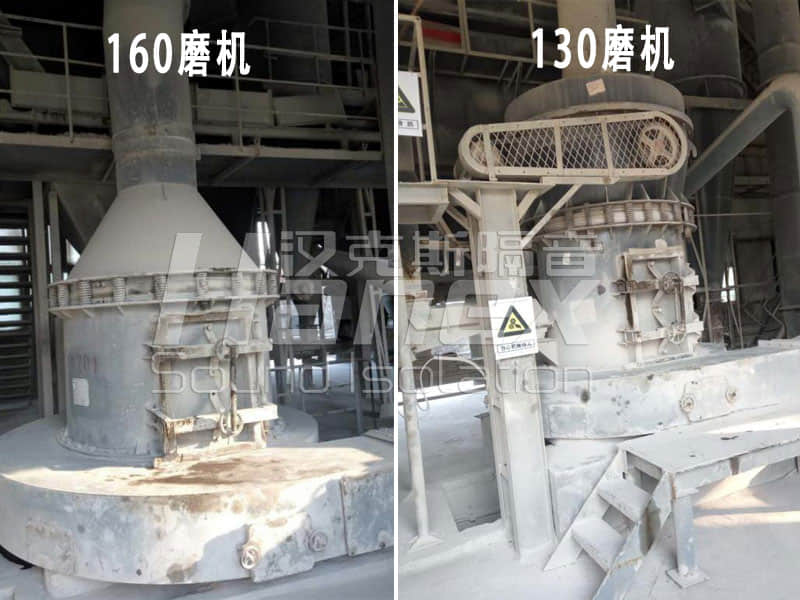

現脫硫劑車間離心風機、磨機、提升機等設備運行時存在噪聲超標現象。為了改善一線員工的工作聲環境，經貴公司此項目負責人與我司工程技術人員多次電話、郵件溝通后;綜合實際情況、具體要求，制定了本降噪方案。
二、 噪聲檢測結果
主要噪聲源——脫硫劑車間: 離心風機、磨機、提升機等設備運行時產生的，距離設備3米處測得高噪聲值為：98.2dB(A);
三、降噪目標
? 降噪設施實施后，對應表1監測點(超標部分)的噪音達到《工業企業設計衛生標準》(GBZ1-2010)所規定的每個工作日接觸噪聲8小時限值≤85 dB(A)(排除其他背景噪聲貢獻.)
四、 降噪技術措施
通過往來郵件、電話技術交流后，結合漢克斯多年的噪音治理經驗;降噪技術措施充分考慮各設備使用的日常檢修及通風、散熱等工況及化工企業防火設計規范等問題;本著為客戶解決問題、控制成本的治理思路，綜合采用吸聲、隔聲、消聲等措施來實現要求降噪目標。具體措施如下：
4.1主要降噪技術措施
4.1.1 脫硫劑車間離心風機、磨機、提升機;
我們采取集中處理——離心風機、磨機、提升機整體建立隔聲房;設置檢修門、自然進風、強排風、觀察窗(注：離心風機如有外露風口，風口處應做消聲器處理。)
4.1.2 離心風機、磨機、提升機隔音房進、排風風設計
①、進風設計
進風面積=風量/風速
總風量=房間體積*換氣次數 = 12.6×6.8×2.6×50次= 11138.4m3
設總風量11140m3，設風速2.5m/s;
則：風管尺寸=11140m3/2.5/3600≈1.24m2
而自然通風百頁消聲器的通風面積：W1.3×H0.1×6×2組=1.56m2。
在標準大氣壓下，當風速為≥2.5m/s時進風面積： 1.56m2>1.24m2，符合廠房密閉情況下自然進風所需的進風量11140m3/h要求。
如圖示： W1500mm×H1530mm×D600mm×2臺
②、強排風設計
注：排風風量應符合進風風量1.3倍的要求!
→沈海防爆BT35-5#--軸流風機2臺(介紹品牌或同等品牌)
風量：7655 m3/h
功率：0.55KW
→排風消聲器：L(1800mm+150mm)×W600mm×H600mm×2臺
4.1.3 平移隔聲門設計;
1、離心風機、磨機、提升機隔音房為了消防應急、檢修、整體維修的方便性，設置正對設備各2樘平移隔聲門，兩設備之間通道處設置1樘平移隔聲門:
①平移隔聲門(通過尺寸)：W3000mm×H2200mm×3樘;
4.2 技術說明
4.2-1 吸隔聲屏板
? 隔音屏板采用拼裝式結構，工廠預制現場拼裝，吸聲墻體采用鈑金框架方式，板塊與板塊之間采用螺絲緊固方式，拆卸與安裝方便。
? 頂面及側面隔音屏體板采用壓制復合吸隔聲板，外表面噴塑處理。
? 通風散熱與進風設置：為了解決通風散熱問題，在隔音罩、房?jī)?nèi)墻處增設進風消聲器結合自然排風消聲器對各設備散熱。即在新增的隔音屏體一側增設進風口，進風口安裝消聲器，頂部安裝出風消聲器。
? 所有鍍鋅板材料的鍍鋅含量>175g/㎡，鍍鋅穿孔板穿孔率>23%，孔徑φ3mm。
? 隔聲罩安裝時作好密封和減振措施，防止出現聲橋現象。底部采用2mm橡膠減震墊密封。
? 隔音材料全部表面采用噴塑處理，其顏色按客戶要求(待定)。
4.2-2 通道平移隔聲門
隔聲量為25dB(A),門安裝位置見圖紙，隔聲門技術要求如下：
◆單門隔聲量在30dB(A)以上。
◆ 門總厚度在54±1mm,單位面積40kg/㎡，框、扇材質:2厚冷板制板，門板厚度不小于50mm，內填充48K離心玻璃棉。
◆ 雙層專業雷文密封條。
◆ 易開關：惡劣條件下，輕松開啟。
◆ 面板、背板厚度2mm鍍鋅板，門框厚度2mm以上鍍鋅板。
◆ 隔聲門噴塑處理，油漆顏色與整體效果相協調。
4.3-3 消聲器技術規格
u 阻性通風式消聲器;
u 消聲器的消聲量≥20dB(A);
u 吸聲層的降噪系數≥0.7;
u 鋼構件除銹后刷防銹底漆2道，噴金屬面漆2道，顏色中灰
u 消聲器各板聲學材料燃燒性能應達到GB 8624 B級以上要求。
